Podłączenie rolet 5 przewodów może wydawać się skomplikowane, ale w rzeczywistości jest w pełni wykonalne samodzielnie – pod warunkiem, że zachowasz podstawowe zasady bezpieczeństwa i dokładnie zrozumiesz schemat elektryczny. W tym praktycznym poradniku przeprowadzimy Cię krok po kroku przez cały proces: od przygotowania narzędzi, przez właściwe podłączenie przewodów, aż po test i finalne zabezpieczenie rolety. Znajdziesz tu również wskazówki ekspertów oraz najczęstsze błędy, które popełniają użytkownicy przy samodzielnym montażu.
Co to są rolety 5-przewodowe i jak działają?

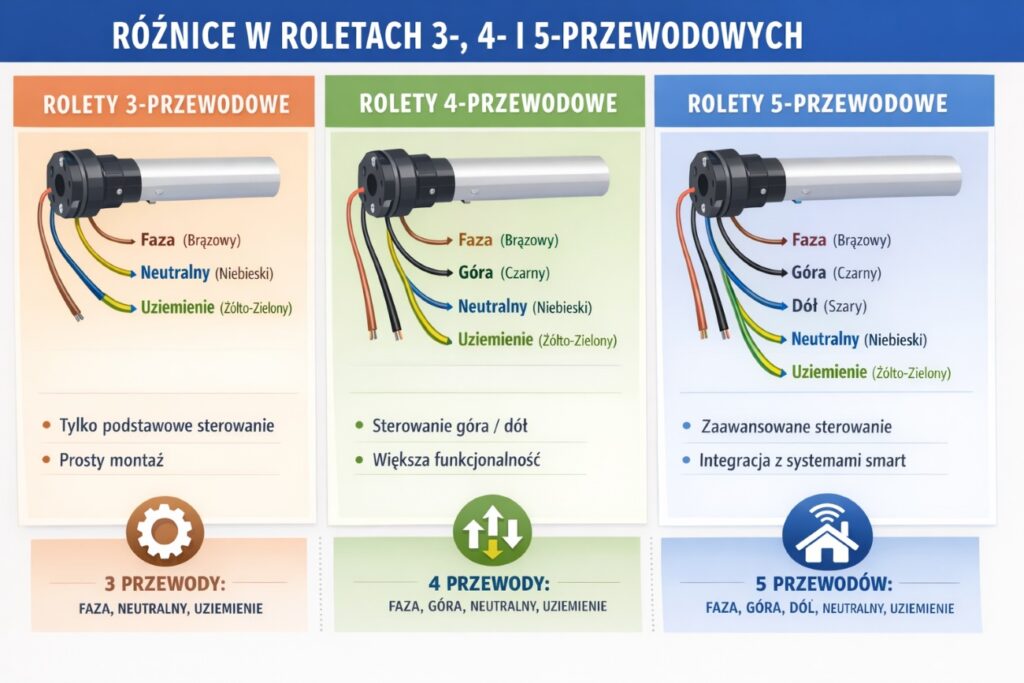

Rolety elektryczne dostępne są w kilku wariantach pod względem liczby przewodów: najczęściej spotyka się modele 3-, 4- i 5-przewodowe. Różnica między nimi nie ogranicza się wyłącznie do liczby kabli – każdy dodatkowy przewód zwiększa funkcjonalność i precyzję sterowania.
- Rolety 3-przewodowe – najprostszy wariant, składający się z przewodu fazowego, neutralnego i uziemiającego. Sterowanie ruchem w górę i w dół wymaga najczęściej zewnętrznego przełącznika.
- Rolety 4-przewodowe – dodaje osobny przewód sterujący ruchem w górę lub w dół, co pozwala na wygodniejsze podłączenie do przycisków ściennych i niektórych systemów automatyki.
- Rolety 5-przewodowe – najbardziej zaawansowany wariant, gdzie każdy kierunek ruchu ma osobny przewód, a piąty przewód zwykle pełni funkcję uziemienia lub wspólnego przewodu sterującego. To rozwiązanie zwiększa bezpieczeństwo, umożliwia precyzyjne sterowanie i pozwala łatwo integrować rolety z inteligentnym domem.
Jak działa silnik i ograniczniki w roletach 5-przewodowych?
Silnik rolet 5-przewodowych jest zbudowany tak, aby reagować na sygnały z każdego przewodu osobno. Dwa przewody sterują ruchem w górę i w dół, neutralny dostarcza stałe zasilanie, a uziemienie chroni instalację. Dodatkowo wiele modeli ma wbudowane ograniczniki mechaniczne lub elektroniczne, które zatrzymują roletę na ustawionej pozycji, zapobiegając przeciążeniu silnika i nadmiernemu rozwijaniu się materiału. Dzięki temu rozwiązaniu rolety 5-przewodowe są nie tylko bardziej funkcjonalne, ale też trwalsze i bezpieczniejsze w codziennym użytkowaniu.
Jak przygotować się do podłączenia rolet 5 przewodów?
Zanim przystąpisz do podłączania rolet 5 przewodów, warto dokładnie przygotować miejsce pracy i upewnić się, że masz wszystkie potrzebne narzędzia. Odpowiednie przygotowanie znacznie skraca czas montażu i minimalizuje ryzyko błędów.
Niezbędne narzędzia i materiały
Do prawidłowego podłączenia rolet potrzebujesz kilku podstawowych narzędzi: śrubokrętów do przykręcania kostek przyłączeniowych, woltomierza do sprawdzenia napięcia, kostek elektrycznych oraz taśmy izolacyjnej. Najważniejsze jest jednak bezpieczeństwo – przed rozpoczęciem pracy zawsze odłącz zasilanie w obwodzie, w którym będziesz podłączać rolety. Sprawdzenie napięcia w przewodach zapewni Ci pewność, że operujesz w bezpiecznych warunkach.
Zrozumienie schematu elektrycznego
Podłączenie rolet 5-przewodowych wymaga znajomości funkcji każdego przewodu. Dwa przewody odpowiadają za ruch rolety w górę i w dół, neutralny przewód zapewnia stałe zasilanie, a przewód ochronny (uziemienie) chroni instalację i silnik. Zrozumienie, który przewód pełni jaką funkcję, jest kluczowe, aby uniknąć błędów i zapewnić prawidłowe działanie rolety.
Poniżej znajduje się prosta tabela, która w przejrzysty sposób przedstawia kolory przewodów i ich funkcje:
| Kolor przewodu | Funkcja | Uwagi praktyczne |
|---|---|---|
| Brązowy | L (faza) | Podłączenie do sieci elektrycznej |
| Niebieski | N (neutralny) | Stałe zasilanie silnika |
| Czarny | Góra | Sterowanie ruchem rolety w górę |
| Szary | Dół | Sterowanie ruchem rolety w dół |
| Zielono-żółty | PE (uziemienie) | Ochrona przed porażeniem i uszkodzeniem silnika |

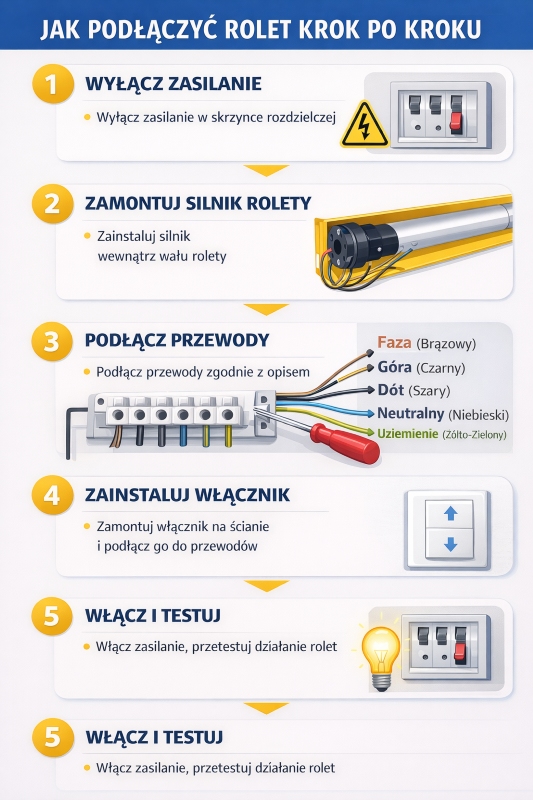

Podłączenie rolet 5 przewodów – instrukcja krok po kroku
Podłączenie rolet 5 przewodów wymaga precyzji i ostrożności, ale przy zachowaniu odpowiednich zasad każdy może przeprowadzić ten proces samodzielnie. Poniżej przedstawiamy szczegółowy przewodnik krok po kroku, który ułatwi Ci cały montaż.
Krok 1: Odłączenie zasilania i przygotowanie przewodów
Pierwszym i najważniejszym krokiem jest całkowite odłączenie zasilania w obwodzie, w którym będziesz pracować. Następnie sprawdź brak napięcia w przewodach przy użyciu woltomierza. Dopiero po upewnieniu się, że instalacja jest bezpieczna, można przystąpić do przygotowania przewodów – ich oczyszczenia, skrócenia do odpowiedniej długości i zabezpieczenia końcówek. To podstawowy element, który zapobiega późniejszym problemom i zwarciom.
Krok 2: Podłączenie przewodów do silnika
Podłącz przewody zgodnie ze schematem elektrycznym producenta. Typowo brązowy przewód to faza (L), niebieski to neutralny (N), czarny odpowiada za ruch w górę, szary za ruch w dół, a zielono-żółty pełni funkcję uziemienia. Podczas podłączania zwróć szczególną uwagę, aby przewody sterujące ruchem nie zostały pomylone – odwrotne podłączenie skutkuje działaniem rolety w przeciwnym kierunku. Warto upewnić się, że kostki przyłączeniowe są dobrze dokręcone i przewody nie mają uszkodzeń izolacji.
Krok 3: Podłączenie do zasilania i test działania
Po prawidłowym podłączeniu przewodów możesz włączyć zasilanie i przetestować ruch rolety. Sprawdź, czy porusza się w górę i w dół zgodnie z oczekiwaniami. Jeśli kierunek ruchu jest odwrotny, wystarczy zamienić miejscami przewody sterujące ruchem. Test ten pozwala upewnić się, że silnik działa poprawnie i rolety są gotowe do codziennego użytkowania.

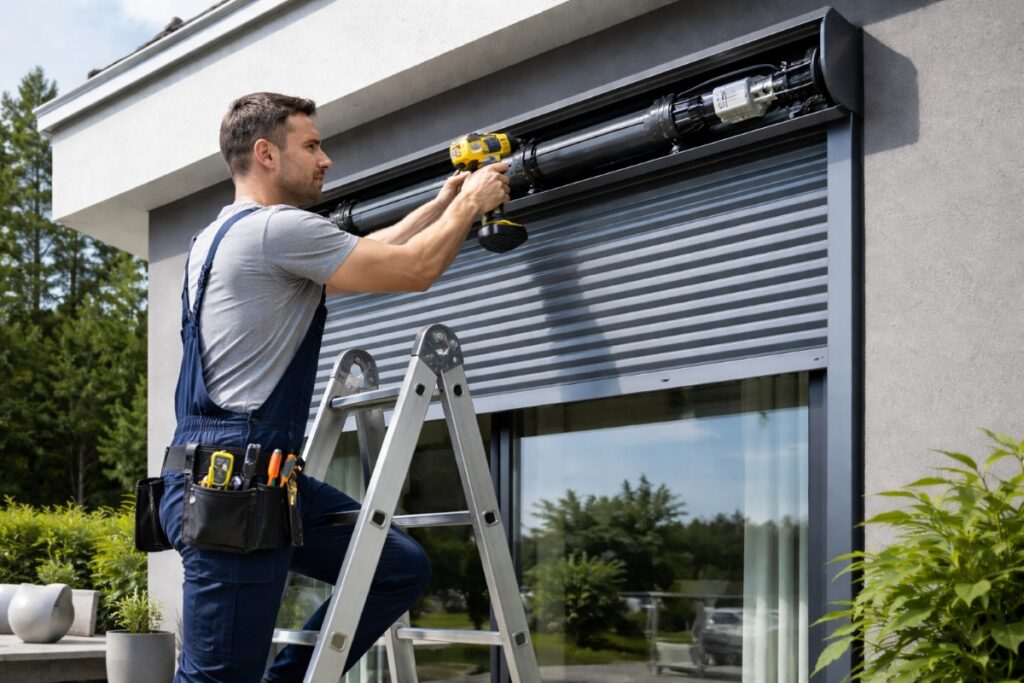

Krok 4: Finalne mocowanie i zabezpieczenie przewodów
Ostatnim etapem jest stabilne zamocowanie silnika i rolet w ramie okiennej oraz zabezpieczenie przewodów za pomocą taśmy izolacyjnej lub odpowiednich osłon. Dobrze zaizolowane i uporządkowane przewody minimalizują ryzyko zwarcia oraz zapewniają estetyczny wygląd instalacji.
Normy i bezpieczeństwo przy podłączaniu rolet
W 2026 roku bezpieczeństwo elektryczne jest jeszcze bardziej istotne, zwłaszcza przy instalacjach DIY. Podłączając roletę 5-przewodową, warto pamiętać o kilku kluczowych zasadach i normach obowiązujących w Polsce i w Unii Europejskiej.
Po pierwsze, przewód ochronny (zielono-żółty) musi być zawsze podłączony. W nowoczesnych instalacjach rolę uziemienia pełnią także specjalne moduły sterujące w roletach smart, które chronią silnik przed przepięciami.
Po drugie, bezpieczniki różnicowoprądowe (RCD) stały się standardem przy instalacji rolet elektrycznych. Chronią one użytkownika przed porażeniem prądem i zabezpieczają urządzenie przed awariami wynikającymi z przeciążeń.
Po trzecie, nowoczesne silniki 5-przewodowe często wyposażone są w automatyczne ograniczniki krańcowe i czujniki przeciążeniowe, które zatrzymują roletę w przypadku blokady mechanizmu. Dzięki temu nawet przy błędzie w sterowaniu przewodami roleta jest chroniona przed uszkodzeniem.
Dodatkowo, producenci zalecają stosowanie przewodów o odpowiedniej średnicy i jakości — w 2026 roku minimalna średnica przewodów dla silników 5-przewodowych w domowych instalacjach to zazwyczaj 1,5 mm² dla fazy i neutralnego oraz 1 mm² dla przewodów sterujących.
Stosując te zasady, montaż rolety nie tylko staje się bezpieczny dla użytkownika, ale również zapewnia długą i niezawodną pracę urządzenia.
Najczęstsze problemy przy podłączaniu rolet 5 przewodów i jak je rozwiązać
Podczas samodzielnego podłączania rolet 5 przewodów mogą pojawić się sytuacje, które wydają się skomplikowane, ale większość z nich ma proste i sprawdzone rozwiązania.
Jednym z najczęstszych problemów jest odwrotne działanie rolety – zamiast podnosić się, opada, i odwrotnie. Zwykle wynika to z zamiany miejsc przewodów sterujących ruchem w górę i w dół. Rozwiązanie jest proste: odłącz zasilanie, zamień przewody i ponownie przetestuj ruch rolety.
Innym częstym problemem jest brak reakcji silnika. Przyczyną mogą być niedokręcone kostki przyłączeniowe, źle podłączony przewód neutralny lub uziemienie, a także uszkodzenia izolacji przewodów. W takich przypadkach warto dokładnie sprawdzić mocowanie przewodów i ich stan techniczny, a następnie zweryfikować napięcie w obwodzie.
Doświadczeni instalatorzy i użytkownicy radzą, aby przed podłączeniem rolet przygotować schemat kolorów przewodów i zrobić zdjęcie połączeń przed zamocowaniem silnika. Uporządkowane i dobrze zabezpieczone przewody ułatwiają montaż i zapobiegają późniejszym awariom. Eksperci dodatkowo zalecają testowanie działania rolety po każdym etapie podłączenia – pozwala to wychwycić drobne błędy zanim roleta zostanie w pełni zamontowana.
Integracja rolet 5-przewodowych z systemami smart home
Nowoczesne rolety 5-przewodowe w 2026 roku to nie tylko wygoda tradycyjnego sterowania przyciskami — większość modeli można bezproblemowo zintegrować z systemami inteligentnego domu. Popularne rozwiązania obejmują Wi-Fi, Zigbee, Z-Wave czy Apple HomeKit, dzięki czemu sterowanie roletami odbywa się za pomocą smartfona, tabletu lub głosu.
Podstawową zasadą przy integracji jest najpierw prawidłowe podłączenie przewodów w standardowym układzie 5-przewodowym. Dopiero po poprawnym działaniu rolety w tradycyjnym trybie, możemy podłączyć moduły smart. To gwarantuje, że silnik i mechanizm rolety będą chronione, a system automatyki domowej działa bezproblemowo.
Integracja smart pozwala na wiele dodatkowych funkcji:
- Harmonogramy automatycznego podnoszenia i opuszczania rolet.
- Scenariusze powiązane z pogodą lub natężeniem światła (np. rolety automatycznie opuszczają się przy silnym słońcu).
- Sterowanie głosowe przez Alexa, Google Assistant czy Siri.
- Monitorowanie stanu rolety i powiadomienia w przypadku awarii silnika lub blokady.
Użytkownicy podkreślają, że połączenie klasycznego montażu z integracją smart zwiększa komfort życia i bezpieczeństwo instalacji. Eksperci branży polecają również stosowanie modułów kompatybilnych bezpośrednio z producentem silnika, co minimalizuje ryzyko nieprawidłowej pracy i wydłuża żywotność rolet.
Podsumowanie
Podłączanie rolet 5 przewodów nie jest skomplikowane, jeśli podejdziesz do zadania krok po kroku. Kluczowe jest przygotowanie narzędzi, zrozumienie schematu przewodów oraz zachowanie zasad bezpieczeństwa. Dzięki temu samodzielny montaż staje się szybki, bezpieczny i niezawodny.
Rolety 5-przewodowe oferują większą funkcjonalność i komfort sterowania w porównaniu do prostszych modeli, a prawidłowe podłączenie zapewnia trwałość silnika oraz bezpieczeństwo użytkowania. Przestrzegając powyższych wskazówek, możesz cieszyć się w pełni działającymi roletami, które będą służyć przez wiele lat, a ewentualne problemy – jak odwrotny ruch czy brak reakcji silnika – łatwo rozwiążesz dzięki opisanym metodom.
FAQ – najczęstsze pytania o podłączenie rolet 5 przewodów
Czy mogę podłączyć roletę 5-przewodową samodzielnie?
Tak, podłączenie jest możliwe samodzielnie, jeśli zachowasz zasady bezpieczeństwa, odłączysz zasilanie i dokładnie sprawdzisz schemat przewodów. Warto również korzystać z woltomierza i narzędzi izolowanych.
Jakie kolory przewodów odpowiadają za ruch w górę i w dół?
Najczęściej czarny przewód odpowiada za ruch w górę, szary za ruch w dół, niebieski to przewód neutralny, brązowy – fazowy, a zielono-żółty pełni funkcję uziemienia. Zawsze warto sprawdzić schemat producenta.
Czy podłączenie rolet 5 przewodów różni się od 3-przewodowych?
Tak, roleta 5-przewodowa pozwala na osobne sterowanie ruchem w górę i w dół oraz zwiększa bezpieczeństwo dzięki dodatkowym przewodom, co ułatwia integrację z automatyką domową.
Jakie zabezpieczenia elektryczne warto zastosować?
Warto upewnić się, że przewody są dobrze zaizolowane, stosować kostki przyłączeniowe wysokiej jakości, a także podłączyć przewód uziemienia. W przypadku nowoczesnych instalacji można zastosować bezpieczniki różnicowo-prądowe.
Co zrobić, gdy roleta działa w odwrotną stronę?
Najczęściej wystarczy zamienić miejscami przewody sterujące ruchem w górę i w dół. Zawsze odłącz zasilanie przed poprawką i ponownie przetestuj działanie rolety.
